藍光保險絲選用指南

發布時間：2018-12-27 16:54:24 丨 瀏覽次數：

藍光保險絲選用指南/BLUELIGHT FUSE SELECTION GUIDE

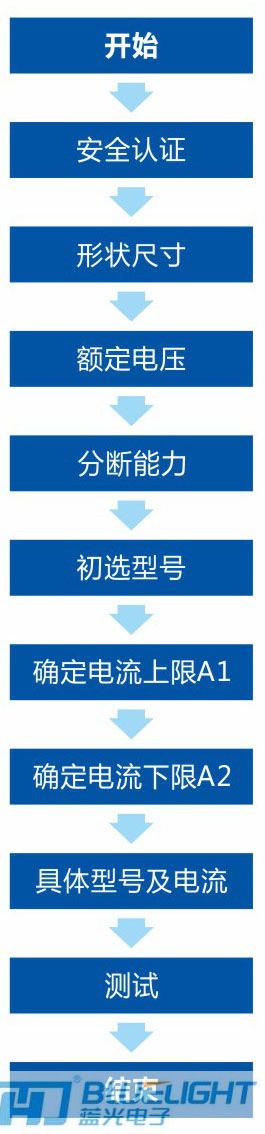

      為便于用戶針對所需保護的組件，電路或設備選用合適的保險絲管，特制定本指南，保險絲管的選用可依以下流程：

考慮因素/FACTORS TAKEN INTO CONSIDERATION

※根據整機所需的安全認證決定保險絲管的安全認證，在此保險絲管可初步?jīng)Q定為IEC規格或UL規格。

※設計時電路中空間的限制。

※安裝方式。

※額定電壓應大于等于有效的電路電壓。

※分?jǐn)嗄芰?yīng)大于電路中的最大故障電流。

※整機開關時電路中是否存在起動電流，起動電流在某些電路中是正常的，這種場合應使用延時型或中等延時型保險絲。

※電流的選擇

  a）保險絲管必須切斷的電流及持續時間（該條件由設計人員依具體電路的保護需求而定）,參考相應型號的I-T曲線，取滿足要求的最大額定電流作為上限值A(chǔ)1.

  b）通過保險絲管的穩態電流（依具體電路而定）。

  c）IEC規格及UL規格保險絲管的額定電流的差別，詳見下“穩態電流”。

  d）環境溫度對保險絲承載能力的影響，詳見下“環境溫度”。

  e）脈沖（沖擊電流，浪涌電流，起動電流及電流瞬變值）對保險絲壽命的影響，詳見下“脈沖”。

  f）起動電流及持續時間與相應型號的I-T曲線比較。

      綜合考慮以上因素后，選出最合適的型號及額定電流。

      當A1>A2時，則選額定電流為A2的相應型號保險絲。

      當A1≤A2時，則選額定電流為A1的相應型號保險絲。

穩態電流/STEADY STATE CURRENT

在實際應用中和實驗室之間有不同條件如：

※有時使用保險絲盒。

※電路中的電線橫截面積。

※保險絲管夾的接觸電阻等。

考慮到以上因素，故在25℃條件下所選用的保險絲管應滿足如下條件才可使得保險絲管持續可靠地工作：

IEC規格：保險絲管的額定電流In=穩態電流/0.9

UL規格：保險絲管的額定電流In=穩態電流/0.75

環境溫度/THE ENVIRONMENT TEMPERATURE

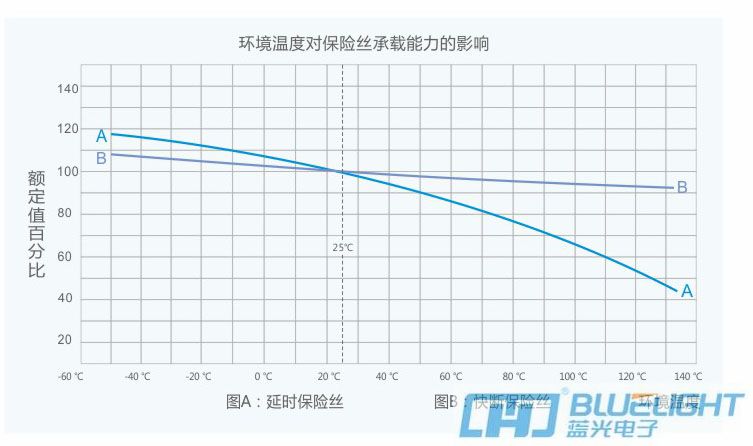

保險絲管的電流承載能力測試是在環境溫度25℃條件下進行的，而保險絲管的電流承載能力是受環境溫度影響的。環境溫度越高，保險絲的溫度越短，承載能力越低，所以選用保險絲時應考慮保險絲周邊環境溫度，環境溫度對各類保險絲承載能力的影響如下圖所示：

脈沖/PULSE

脈沖產生熱循環，從而產生機械疲勞影響保險絲壽命。設計時應使脈沖I²T遠遠小于保險絲標稱熔化熱能I²T。保險絲壽命（可承受脈沖循環次數）與U（U=脈沖I²T值與保險絲I²T值之比率）的關系參照下表。

本目錄提供的各規格的保險絲熔化熱能I²T可供參考，下表提供各種典型脈沖波形的I²T值近似計算公式：

測試/TEST

所選定的樣品必須有實際的被保護電路中進行測試以驗證所選擇的保險絲。此驗證應包括正常條件及故障條件下的測試，以確保所選擇的保險絲在保護電路中能正常運行。
